Magyar fejlesztés, magyar termék

Komboközvilágítási LED lámpatest

Utcai lámpa a régi, évtizedek óta működő lámpatestek helyére. Ugyanannyi fényt ad, mint egy régi kisülőlámpás rendszer, fele akkora villamos teljesítménnyel.

Termékbemutató letöltése(PDF, 1,3 MB)+36 70 636 3909

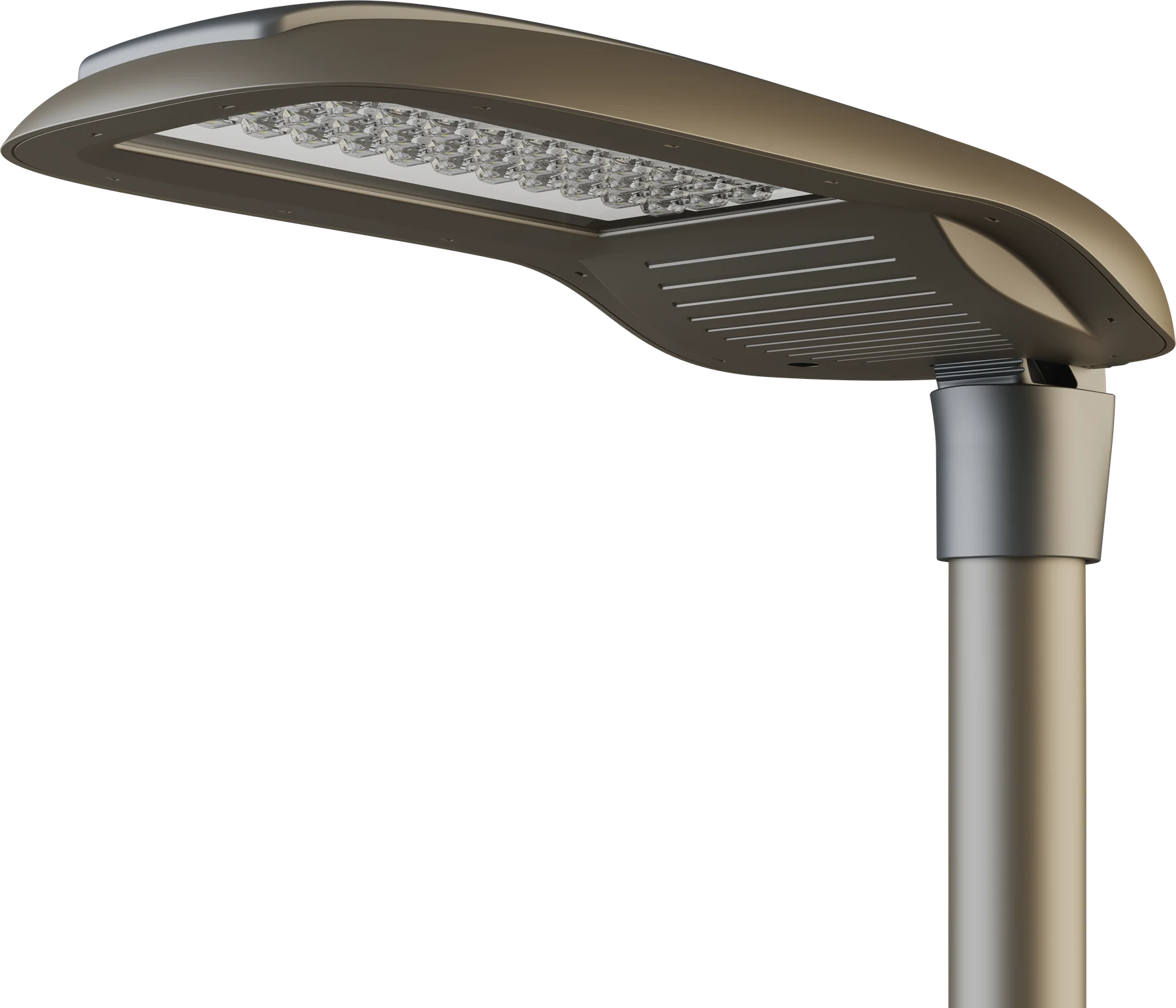

A Kombo lámpatest oszlopcsúcson, alulról nézve: a fénykilépő üveglap mögött a LED modul világít.

garancia: 10 évgarancia
élettartam, L90B10 szerint: 80 000 óraélettartam, L90B10 szerint
rendszer fényhasznosítás, legfeljebb: 180 lm/Wrendszer fényhasznosítás, legfeljebb
víz, por és ütés elleni védelem: IP66 · IK08víz, por és ütés elleni védelem

Előnyök

Mit nyer vele a település?

Egy közvilágítási lámpát évtizedekre választanak. Ezért a Kombónál négy dologra figyeltünk: mennyit fogyaszt, meddig bírja, mennyi gond van vele, és hogyan mutat az utcán.

Fele akkora fogyasztás
A Kombo elektronikája kis teljesítményfelvételre készült. A régi, kisülőlámpás lámpatestek teljesítményének nagyjából a felével ugyanannyi fényt ad. A kisebb villanyszámla mellett a CO₂ kibocsátás is jelentősen csökken.
Hosszú élettartam, 10 év garancia
A LED fényforrás élettartama 80 000 üzemóra L90B10 szerint, és akár 100 000 óra is lehet. Egy közvilágítási lámpa évente átlagosan 4200 órát világít, ez bő 19, illetve közel 24 év működés. A lámpatestre 10 év garanciát vállalunk.
Nem kell órákra darus kocsit bérelni
A lámpatest zárt rendszer, nincs rajta szerszám nélkül nyitható ajtó vagy fedél. Ha meghibásodik, a helyszínen a teljes lámpát cserélik, a hibát pedig szervizben keressük meg. A biztosíték a lámpa megbontása nélkül cserélhető.
Illik a megszokott utcaképbe
A lakók évtizedek alatt hozzászoktak a régi lámpák formájához. A Kombo arányait a hagyományos utcai lámpák alapján terveztük, így az oszlop tetején nem egy apró LED panel ül, hanem a régihez hasonló léptékű lámpatest.

Kalkulátor

Mennyit fogyaszt a település közvilágítása?

Adják meg a lámpák számát, a mostani teljesítményüket, az üzemidőt és az áramárat. A kalkulátor kiszámolja az éves fogyasztást és költséget, és hogy mennyi maradna meg a Kombóval.

Évente

Jelenlegi lámpák: 41 975 kWh · 2 938 250 Ft
Kombo: 23 086 kWh · 1 616 038 Ft

Megtakarítás évente

1 322 213 Ft

18 889 kWh, ez 45 százalékos csökkenés

A 10 éves garanciaidő alatt: 13 222 125 Ft

Tájékoztató számítás: lámpák száma × teljesítmény × üzemidő × áramár. A tényleges költség a szerződés részleteitől és a szabályozástól függ. A DynaDim fényerőcsökkentés megtakarítását nem számoltuk bele.

A lámpa

Régi lámpák helyére, mai technikával

A Kombót elsősorban a több évtizedes közvilágítási lámpatestek kiváltására terveztük. A régi lámpák a településkép részévé váltak, ezért a tervezés előtt megvizsgáltuk a hagyományos utcai lámpák méreteit, arányait és működését.

A legtöbb kültéri LED lámpa alumíniumból készül, nagy hűtőbordákkal, és inkább radiátorra hasonlít, mint lámpára. A mai LED chipek mellett erre nincs szükség: a Kombo sima felső felülete elég a hő elvezetéséhez, és nincs rajta olyan mélyedés, amelyben megülne a por és a szennyeződés.

A lámpa gerince nagynyomású présöntéssel készült alumínium, a burkolata fröccsöntött, időjárásálló polimer. A polimer alkatrészek újrahasznosított alapanyagot is tartalmaznak.

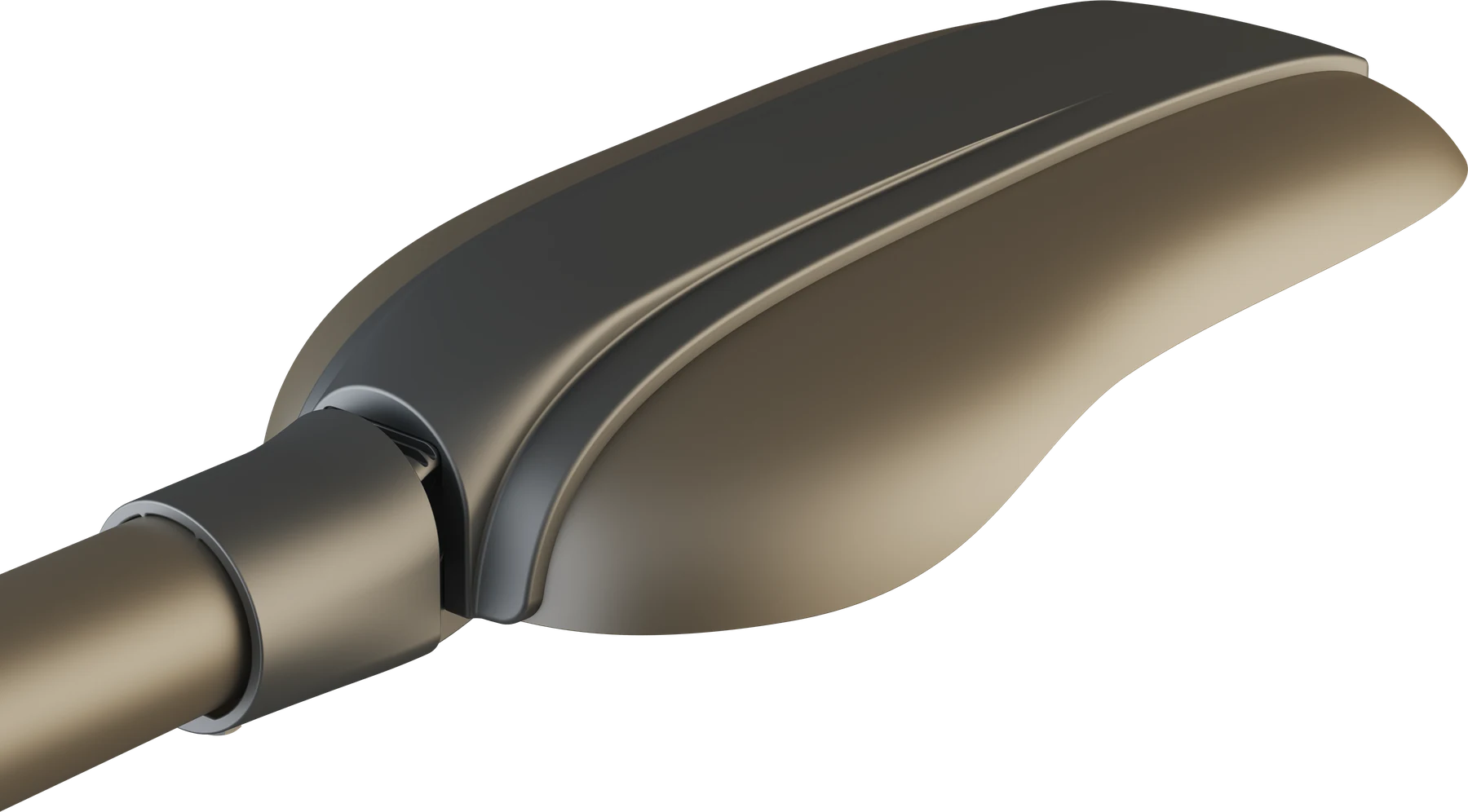

A Kombo lámpatest oldalról, vízszintes karra szerelve. A burkolat íves, sima felületű.

Fényeloszlás

Professzionális I., II. és III. típusú optika

A lámpa teljesítményéhez és az utca szélességéhez illő fényeloszlást lehet választani. A felső rajz az utcát oldalról mutatja a Kombóval, az alsó a megvilágított területet felülről.

15, 30, 40 és 55 W

II. típus, utca járdával
T2 · 73 × 154° (t30°)
I. típus, gyalogút, park
T1 · 50 × 150° (t20°)
III. típus, szélesebb út
T3 · 68 × 152° (t45°)

60, 75 és 80 W

II. típus, utca járdával
T2 · 80 × 160° (t30°)
III. típus, szélesebb út
T3 · 69 × 156° (t45°)

85 és 120 W

III. típus, szélesebb út
T3 · 66 × 156° (t45°)

Felépítés

Ami a burkolat alatt van

Belül is az üzemeltetőre gondoltunk: kevés alkatrész, csavar nélküli zárás és hosszú életű elektronika.

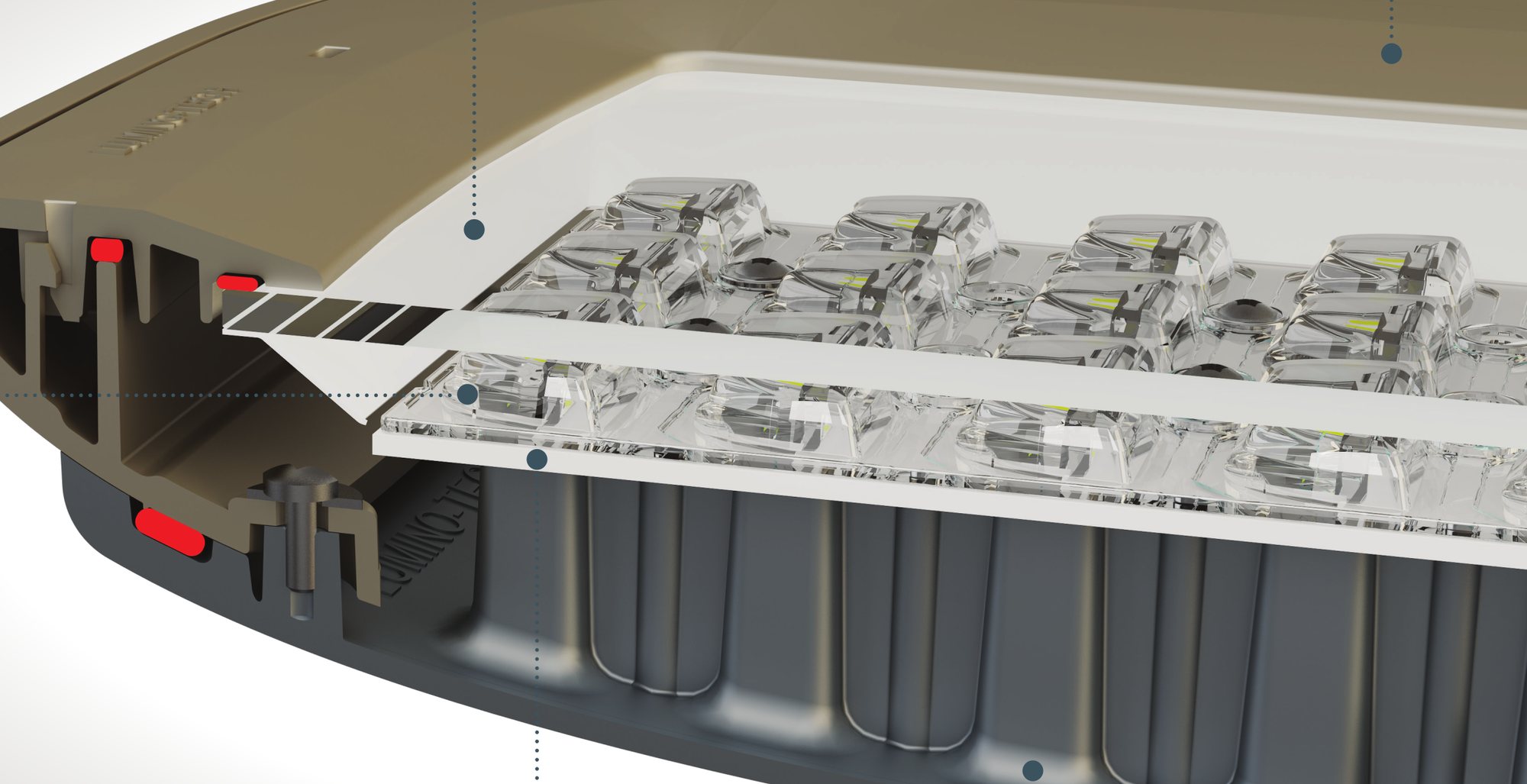

A Kombo metszeti rajza. Felül az edzett üveg előlap, alatta a LED modul a lencsékkel, legalul a bordázott alumínium gerinc.

Edzett üveg előlap: Nagy tisztaságú, edzett üveg, IK08 ütésállósággal.
Saját LED modul: Az általunk tervezett modulon a teljesítménytől függően 40, 60 vagy 80 nagy teljesítményű LED világít.
Fényterelő optika: Minden LED saját, integrált PMMA lencsét kap. A fény oda jut, ahová kell, és szinte semmi nem szóródik felesleges irányba.
Alumínium gerinc: Nagynyomású présöntéssel készül. Hűti a LED modult és tartja a lámpatestet.
Polimer burkolat: Fröccsöntött, időjárásálló polimer, anyagában színezve.
Csavar nélküli zárás: Az előlap bepattanó kötéssel rögzül, a lámpa belseje gyakorlatilag gondozásmentes.
Biztosíték: Belül szerelt, IP67 védettségű modul. A lámpa megbontása nélkül cserélhető.
Páramentesítő szelep: Szellőzteti a lámpatestet, így nem csapódik ki benne a pára, közben megmarad az IP66 védettség.
Tápegység: Jó hatásfokú meghajtó, 100 000 órás élettartamra tervezve.

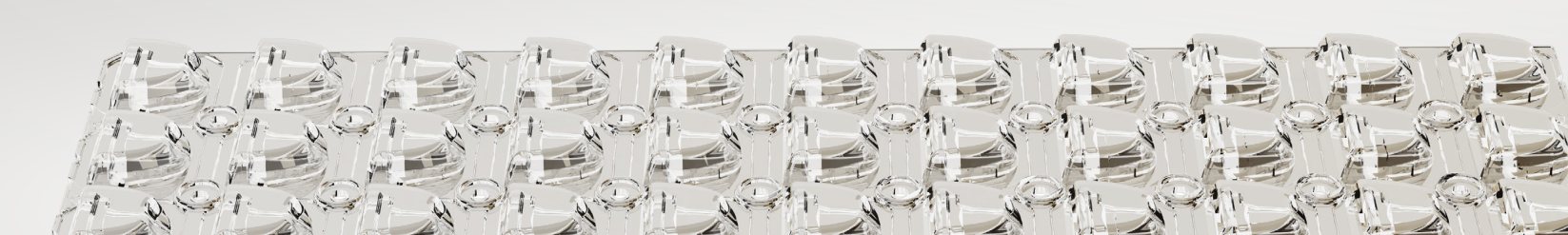

A Kombo optikai lapja: sorokba rendezett, átlátszó, integrált lencsék. — **Integrált lencse.** A Kombo többféle fényeloszlással rendelhető, így az adott utcához illő változatot lehet választani.

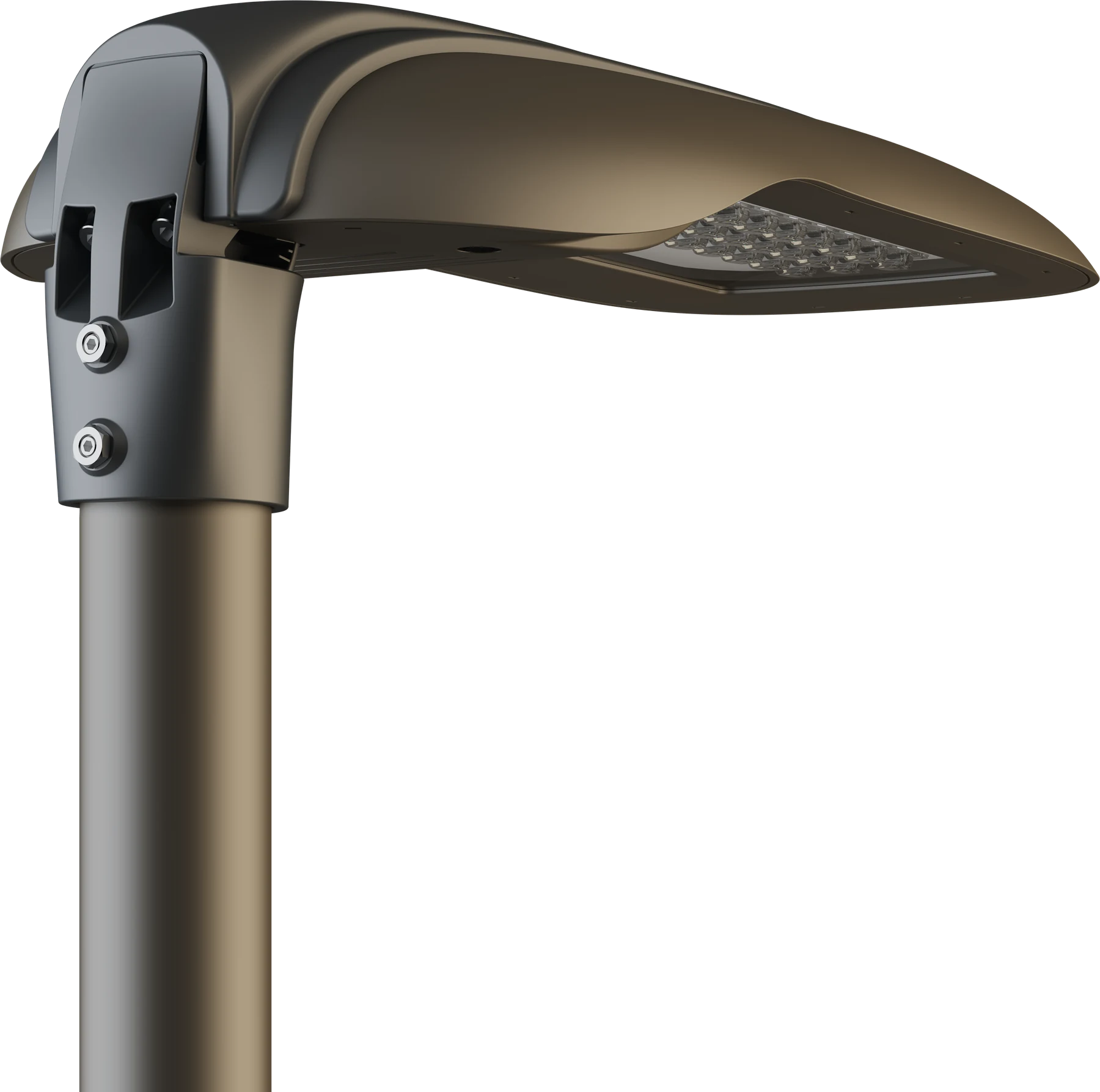

A Kombo konzolja közelről, oszlopcsúcsra szerelve, két rögzítőcsavarral.

Felszerelés a meglévő oszlopra

A konzol oszlopcsúcsra és falikarra is felszerelhető, 42 és 60 mm közötti átmérőre, így a meglévő oszlopokra is, ha az átmérőjük ebbe a tartományba esik. A konzol 70 mm hosszan csúszik rá az oszlopra, és két csavar rögzíti.

Ha egy régebben telepített oszlop vagy falikar nem áll pontosan, a lámpa dőlésszöge 5 fokos lépésekben, plusz és mínusz 10 fokig állítható. A konzolon segédjelző mutatja a beállított szöget, ez a helyszíni szerelést gyorsítja.

Szabályozás

Szabályozás alapkivitelben, okos vezérlés kérésre

A Kombo alapkivitelben DynaDim meghajtóval készül, így éjszaka magától visszaveszi a fényerőt. Ha a település központi vezérlést vagy érzékelőket szeretne, DALI, Zhaga vagy NEMA csatlakozással rendelhető.

Alapkivitel
DynaDim
A meghajtóba előre beprogramozott lépcsőkben csökken és nő a fényerő az éjszaka során, külön vezérlés nélkül.
Kérésre
DALI
Digitális vezérlés: a lámpák egyenként vagy csoportban, központból szabályozhatók.
Kérésre
Zhaga
Szabványos csatlakozó a lámpatesten, amelyre érzékelő vagy vezérlő modul köthető, akár utólag is.
Kérésre
NEMA
Szabványos NEMA aljzat okos város vezérlőhöz vagy alkonykapcsolóhoz.

Okos város rendszerbe kötve

A Kombo okos város (smart city) rendszerbe is beköthető. A vezérlés mehet vezetéken: RS 4xx, LAN, CAN, optikai szál vagy PLC, illetve vezeték nélkül: LoRa, WiFi, Zigbee vagy Wi-SUN.

A rendszerhez érzékelők is csatlakoztathatók, például jelenlét, fényerő, időjárás vagy a levegő CO₂ szintjének mérésére.

Élettartam

Mit jelent az L90B10, és miért érdemes figyelni rá?

A LED ritkán alszik ki egyik napról a másikra. Inkább lassan veszít a fényéből, ezért az élettartamot két számmal adják meg.

Az L érték: mennyi fény marad

Az L90 azt jelenti, hogy a megadott idő után is megvan a kezdeti fényáram legalább 90 százaléka. Az L80 20, az L70 már 30 százalék veszteséget enged meg, ami szemmel is látható.

A B érték: hány fényforrás maradhat le

A B10 szerint a LED fényforrásoknak legfeljebb 10 százaléka eshet a megadott szint alá.

A Kombo adata 80 000 óra, L90B10. Ennyi üzemóra után a LED fényforrások legalább 90 százaléka még a kezdeti fény legalább 90 százalékát adja.

Szemléltető ábra. A görbe alakja illusztráció, a 80 000 órás, L90B10 érték a Kombo adatlapjáról származik.

Ha ajánlatokat hasonlítanak össze

Ha egy adatlapon csak óraszám szerepel, L és B érték nélkül, abból nem derül ki, mennyi fény marad a lámpából.
Ha a B érték hiányzik, B50 értéknek kell tekinteni. Ilyenkor a fényforrások fele eshet a megadott szint alá.
Nézzék meg, milyen környezeti hőmérsékletre adták meg az értéket. Jellemzően 25 °C, ipari lámpáknál 40 vagy 45 °C. Melegebb környezetben a fény gyorsabban csökken.

Mit jelent az L80B10 jelölés?(PDF, 0,4 MB)

Adatlap

Műszaki adatok

Szerkezet
Anyag	Fröccsöntött polimer és alumínium
Hűtés	Passzív
Előlap	Edzett üveg
Védettség	IP66, IK08
Rögzítés	Oszlopcsúcsra és falikarra, Ø 42 és 60 mm között, 70 mm ráhúzással
Dőlésszög	5 fokonként, plusz és mínusz 10 fokig
Méret	673 × 290 × 119 mm
Szélfelület	0,2 m²
Környezeti hőmérséklet	Mínusz 20 és plusz 35 °C között
Színek	A RAL színskála színeiből
Tápfeszültség	230 V, 50 Hz
Biztosíték	2 A
Tanúsítvány	CE

Optika és fény
Teljesítmény	15, 30, 40, 55, 60, 75, 80, 85 és 120 W
Fényforrás	40, 60 vagy 80 LED chip
Fényterelő	PMMA optika, integrált lencse
Fényeloszlás	I., II. és III. típus
Rendszer fényhasznosítás	Legfeljebb 180 lm/W
Élettartam	80 000 óra (L90B10)
Színhőmérséklet	2700 K, 3000 K vagy 4000 K
Szabályozás	Alapkivitelben DynaDim, kérésre DALI, Zhaga, NEMA
